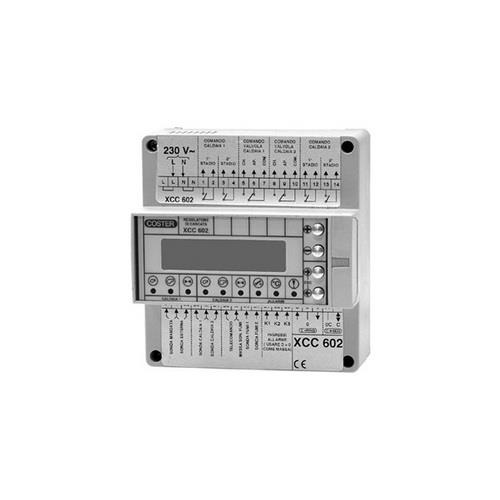

Regolatore Coster per 2 caldaie in cascata XCC602
XCC 602 TELEGESTIONE C-Bus: Attuabile con accessorio ACB 400.
Generalità:
Regolatore “Primario”: funziona in modo autonomo
Comando ON-OFF in sequenza di 2 caldaie con bruciatori a 1 o 2 stadi
Comando ON-OFF della valvole di intercettazione delle caldaie
Comunicazione dati con altri regolatori
Telegestione tramite scheda aggiuntiva ACB 400
Programmazione con 4 tasti operativi e display alfanumerico.
Regolazione della temperatura del collettore caldaie o di ogni caldaia:
– a punto fisso
– compensata con la temperatura esterna
– in base alla richiesta di altri impianti con regolatori collegati in C-Ring
– con limiti di minima e massima
Inversione automatica della sequenza a tempo o per anomalia del bruciatore della caldaia di base
Ritardo regolabile chiusura valvole d’intercettazione caldaie
Programmazione ad orari, giornaliera, settimanale
Programmazione a date: 25 periodi di vacanza, stagione invernale, periodo speciale
Cambio ora solare/legale
3(5) ingressi ON-OFF allarmi/stati
1 ingresso ON-OFF per telecomando riduzione temperatura collettore
2 misure di temperatura dei fumi allarmabili
Allarmi per anomalie impianto, apparecchiatura, sonde
Contabilizzazione teorica delle ore di funzionamento e delle accensioni dei bruciatori
Funzione “Collaudo” per la verifica dei collegamenti elettrici agli ingressi/uscite
DATI TECNICI
Alimentazione : 230V AC±10% 50…60Hz
Potenza assorbita : 5VA
Portata contatti senza potenziale : 250V AC, 5(1)A
Montaggio : su binario DIN
Protezione : IP 40
Ingressi analogici :
– 3 x NTC 10kΩ
– 1 x NTC 1kΩ
– 2 x Pt 1 kΩ
Ingressi digitali :
– 3 allarmi/stati (in alternativa 2 telecomandi)
– 2 allarmi blocco bruciatore
– 1 telecomando riduzione temperatura
Uscite digitali :
– 2 x servomotori valvole intercettazione caldaie
– 4 x comando bruciatori
Sistemi di comunicazione
– C-Ring: scambio dati comuni con altri regolatori
– C-Bus: per telegestione con scheda ACB 400
SONDE NECESSARIE: 1 sonda collettore o 2 sonde caldaie
SONDE E ACCESSORI FACOLTATIVI: 1 sonda esterna
