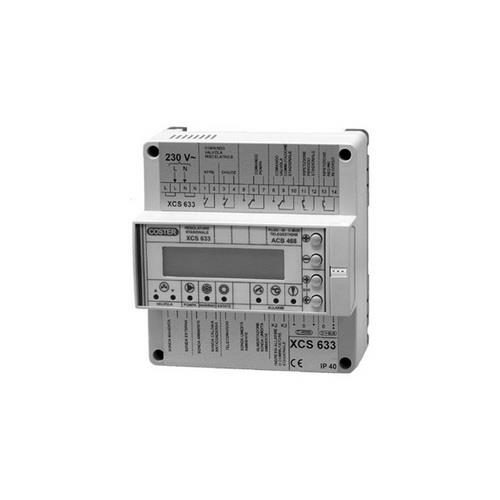

Regolatore climatico stagionale Coster XCS633
XCS 633 TELEGESTIONE C-Bus: Attuabile con accessorio ACB 468.
Generalità:
Regolatore “Primario”: funziona in modo autonomo
Comando a 3 punti per valvola o ON-OFF a 2 stadi
Comando pompa
Comando per deumidificatore
Comando valvola commutazione fluidi caldo/freddo
Comunicazione dati con altri regolatori
Telegestione tramite scheda aggiuntiva ACB 468
Programmazione con 4 tasti operativi e display alfanumerico.
Regolazione invernale ed estiva della temperatura di mandata impianto a pannelli o ventilconvettori:
– a punto fisso
– compensata con la temperatura esterna
– comando pompa con ritardo all’arresto
– limiti di minima e massima mandata
– antigelo e autorità ambiente
– temperatura di rugiada ambiente per limite minima temperatura estiva di mandata
– funzione “Economia”
Commutazione stagionale a date o manuale con commutatore
Programmazione invernale/estiva ad orari, giornaliera, settimanale
Programmazione a date: invernale/estiva
Cambio ora solare/legale
2 ingressi ON-OFF allarmi/stati (in alternativa a commutatore manuale stagionale)
Allarmi per anomalie impianto, apparecchiatura, sonde
Telecomando per modifica del programma in uso
Funzione “Collaudo” per la verifica dei collegamenti elettrici agli ingressi/uscite
DATI TECNICI
Alimentazione : 230V AC±10% 50…60Hz
Potenza assorbita : 5VA
Portata contatti senza potenziale : 250V AC, 5(1)A
Montaggio : su binario DIN
Protezione : IP 40
Ingressi analogici :
– 3 x NTC 10kΩ
– 1 x NTC 1kΩ
– 1 x 0…10V DC sonda umidità ambiente
– 1 x telecomando
Ingressi digitali : 2 x allarmi/stati (in alternativa a commutatore stagionale)
Uscite digitali :
– 2 x servomotore valvola miscelatrice
– 1 x comando pompa
– 2 x servomotore valvola commutazione fluidi
– 1 x comando deumidificatore o ripetizione programmazione oraria
– 1 x ripetizione stagione
Sistemi di comunicazione :
C-Ring: scambio dati comuni con altri regolatori; C-Bus: per telegestione con scheda ACB 468
SONDE NECESSARIE: 1 sonda esterna, 1 sonda mandata
SONDE E ACCESSORI FACOLTATIVI: 1 sonda ambiente o 1 sonda ambiente di temperatura / umidità, 1 telecomando
