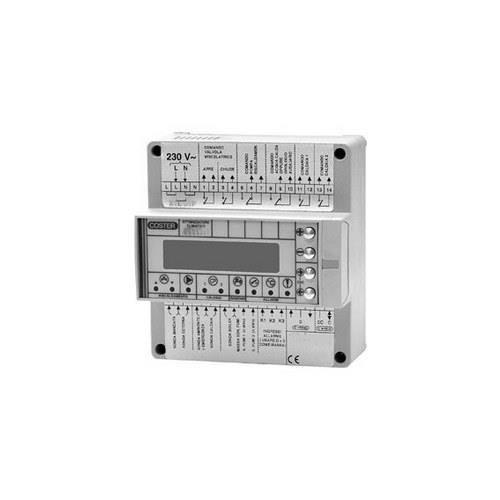

Ottimizzatore caldaia-impianto Coster XTC638
XTC 638 TELEGESTIONE C-bus: Attuabile con accessorio ACB 460.
Generalità:
Regolatore “Primario”: funziona in modo autonomo
Comando di 1 bruciatore a 1 o 2 stadi, modulante a 3 punti o 0…10V DC
Comando ON-OFF della valvola di intercettazione della caldaia
Comando pompa (caldaia o collettore o riscaldamento)
Comando valvola a 3 punti circuito riscaldamento
Comando ON-OFF pompa carica bollitore per acqua sanitaria (ACS) o eventuale valvola deviatrice
Comando in sequenza fino a 7 caldaie
Comunicazione dati con altri regolatori
Telegestione tramite scheda aggiuntiva ACB 460
Programmazione con 4 tasti operativi e display alfanumerico.
Regolazione impianto:
– 1 caldaia + riscaldamento con pompa, con o senza valvola miscelatrice + ACS
– sequenza di max 7 caldaie + riscaldamento con pompa, con o senza valvola miscelatrice + ACS
– sequenza di max 7 caldaie + regolatori COSTER collegati in C-Ring + ACS
Regolazione della temperatura della caldaia, o delle caldaie in sequenza:
– a punto fisso, compensata con temperatura esterna, su richiesta da altri regolatori in C-Ring
– con limiti di minima e massima
Regolazione climatica circuito di riscaldamento:
– ottimizzazione orari di avviamento/arresto, antigelo e autorità ambiente, funzione “Economia”
Regolazione della temperatura di accumulo del bollitore acqua calda sanitaria (ACS):
– comando pompa di carica o valvola deviatrice
– funzioni di priorità e antibatterica
Programmazione ad orari, giornaliera, settimanale, cambio ora solare/legale
Programmazione a date: stagione invernale, periodo speciale
Funzione “antigelo” impianto
Funzione antibloccaggio estivo pompe e valvole
3 ingressi ON-OFF: allarme bruciatore, funzionamento manuale, telecomando “Emergenza”
1 ingresso misura fumi allarmabile (in alternativa a temperatura ambiente)
Allarmi per anomalie impianto, apparecchiatura, sonde
Contabilizzazione: gradi giorno, teorica delle ore di funzionamento e accensioni del bruciatore
Funzione “Collaudo” per la verifica dei collegamenti elettrici agli ingressi/uscite
DATI TECNICI
Alimentazione : 230V AC±10% 50…60Hz
Potenza assorbita : 5VA
Portata contatti senza potenziale : 250V AC, 5(1)A
Montaggio : su binario DIN
Protezione : IP 40
Ingressi analogici :
– 5 x NTC 10kΩ
– 1 x NTC 1kΩ
– 1 x NTC 10kΩ o in alterniva 1 x Pt 1kΩ
Ingressi digitali : 3 x allarmi
Uscite analogiche : 1 x 0…10V DC comando bruciatore
Uscite digitali :
– 6 x servomotori valvole/pompe
– 3 x comando bruciatore a stadi/modulante a 3 punti
Sistemi di comunicazione :
– C-Ring: scambio dati comuni con altri regolatori
– C-Bus: per telegestione con scheda ACB 460
SONDE NECESSARIE: 1 sonda caldaia, 1 sonda collettore con più caldaie, 1 sonda esterna
SONDE E ACCESSORI FACOLTATIVI:1 sonda mandata riscaldamento, 1 sonda ambiente o fumi, 1 sonda bollitore
